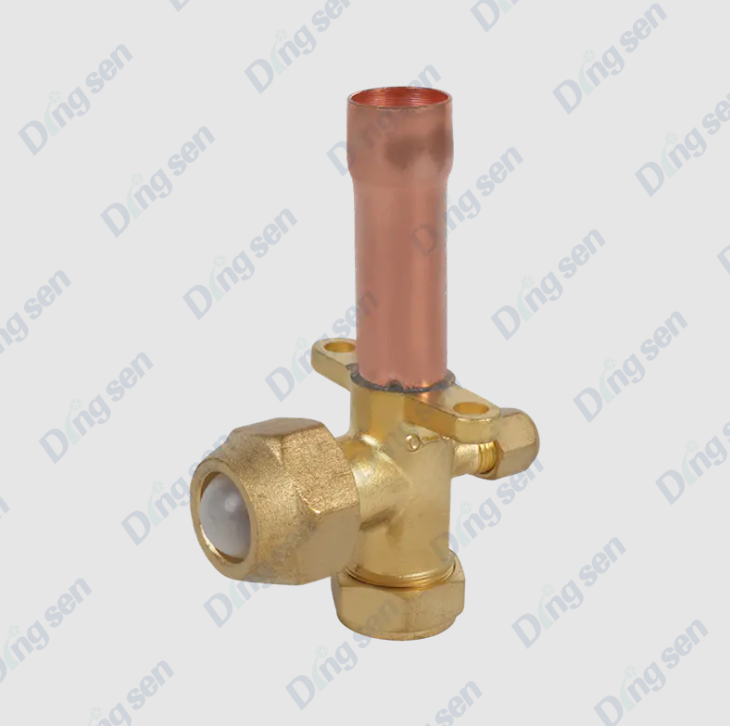

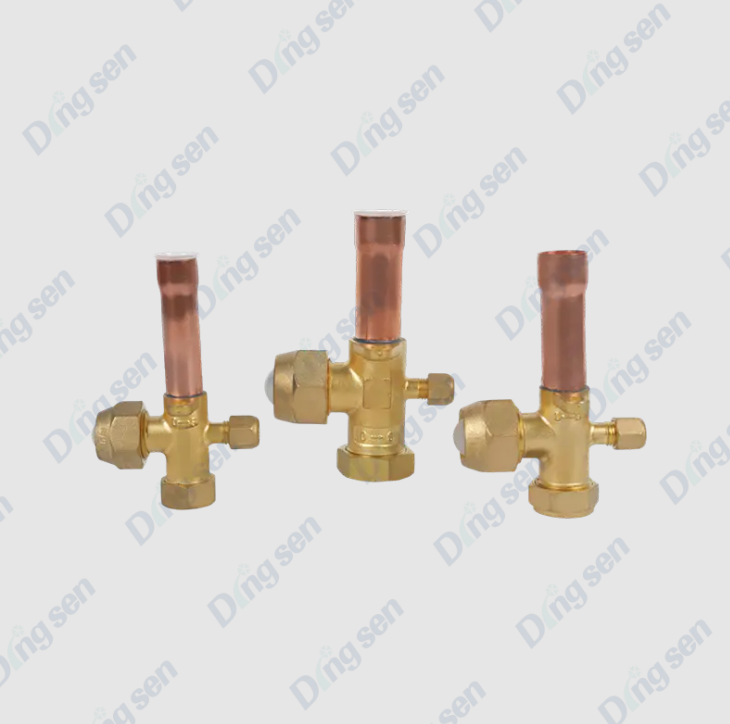

에어컨 삼방밸브란?

안 에어컨 삼방 밸브 3방향 역전 밸브 또는 3방향 분배 밸브라고도 알려진 은 공조 시스템의 핵심 제어 구성 요소입니다. 배관 내 ​​냉매 또는 냉온수의 흐름 방향을 변경하는데 사용되며, 시스템의 냉방, 난방 또는 냉온수 분배 기능을 구현합니다.

3방향 밸브는 일반적으로 밸브 본체, 밸브 코어 및 액추에이터로 구성됩니다. 유체 경로에 따라 직선형과 비례 분포형으로 구분할 수 있습니다. 현대식 중앙 에어컨, 팬 코일 장치 및 바닥 난방 시스템에서 3방향 밸브는 자동 제어 및 에너지 절약 관리를 달성하기 위해 전동 액추에이터 또는 온도 조절 장치와 함께 사용되는 경우가 많습니다.

의 작동 원리는 무엇입니까 에어컨 삼방 밸브 ?

안 에어컨 삼방 밸브 3방향 분배 밸브 또는 3방향 역전 밸브라고도 알려진 이 밸브는 주로 공조 시스템에서 냉매 또는 냉온수 흐름 방향을 조절하는 데 사용되며, 냉방 기능과 난방 기능 간의 전환 또는 냉온수 분배를 구현합니다. 작동 원리는 주로 밸브 본체 내부의 밸브 코어의 움직임에 의존하여 유체 경로를 변경합니다.

1. 구조적 구성

삼방향 밸브는 주로 다음과 같은 부분으로 구성됩니다.

• 밸브 본체: 일반적으로 구리, 황동 또는 스테인리스강으로 만들어지며 3개의 연결 포트(1개의 입구(일반적으로 시스템 입구)와 2개의 출구(각각 다른 회로 또는 장비로 연결됨))가 있습니다.


• 밸브 코어(Valve Core): 밸브 본체 내부의 움직이는 부분으로 회전하거나 미끄러질 수 있으며 유체 흐름 방향을 전환하는 데 사용됩니다.


• 액추에이터: 흐름 방향 전환을 달성하기 위해 밸브 코어 이동을 구동하는 데 사용되는 수동 작동 레버 또는 전기/공압식 액추에이터가 포함됩니다.


• 씰: 고무 링 또는 폴리테트라플루오로에틸렌(PTFE) 씰과 같이 작동 중에 밸브가 누출되지 않도록 합니다.



2. 작동 모드

3방향 밸브는 제어 방식에 따라 수동식과 전기식으로 구분되며 작동 원리에는 약간의 차이가 있습니다.

(1) 수동 삼방향 밸브

핸들을 회전시키면 밸브 코어 위치가 변경되어 입구 파이프의 유체가 두 출구 중 하나로 흐르거나 비례적으로 분배될 수 있습니다.

밸브 코어에는 일반적으로 두 가지 기본 구조가 있습니다.

• L형 밸브 코어: 유체를 단일 배출구로 전환하여 "켜기/끄기" 또는 전환 기능을 수행합니다.


• T형 밸브 코어: 두 배출구를 통해 동시 흐름이 가능하며 특정 비율에 따라 흐름이 분배됩니다.



(2) 전동삼방향밸브

밸브 코어는 전기 액추에이터에 의해 구동되며 온도 제어 신호 또는 컨트롤러 명령을 수신하여 자동 조정을 달성할 수 있습니다.

액추에이터는 밸브 코어를 회전시켜 유체 흐름 방향이나 분배 비율을 변경합니다.

온도 제어 시스템과 연결하여 부하 조절 또는 에너지 절약 제어를 달성할 수 있습니다.

3. 유체 분배 원리

직선형 전환(L형 밸브 코어): 밸브 코어가 일정 각도로 회전하면 유체는 입구에서 지정된 출구로만 흐르고 다른 출구는 닫힙니다.

비례 분배(T형 밸브 코어): 밸브 코어의 회전 각도에 따라 두 토출구의 개구부 크기가 제어되어 냉온수의 비례 분배가 이루어지며 안정적인 시스템 작동을 보장합니다.

밸브 코어 위치는 일반적으로 온도 조절기, 컨트롤러 또는 수동 조정에 의해 결정되므로 정확한 유량 조절이 가능하여 편안한 온도 제어 및 에너지 절약을 달성할 수 있습니다.

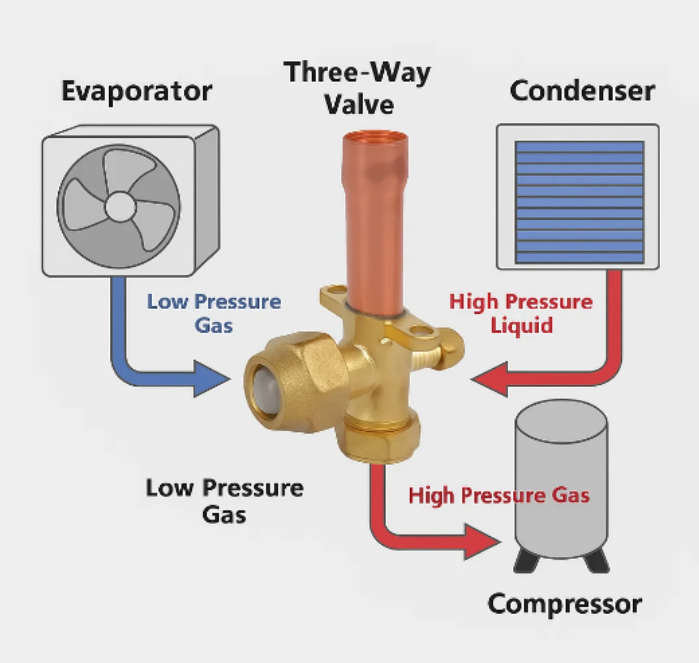

4. 작동 다이어그램

시스템에 난방이 필요할 때 밸브 코어가 회전하여 배출구 A를 열고 배출구 B를 닫아 온수 또는 뜨거운 냉매가 난방 장비로 흐를 수 있도록 합니다.

시스템에 냉각이 필요할 때 밸브 코어가 회전하여 출구 B를 열고 출구 A를 닫아 냉수 또는 차가운 냉매가 냉각 장비로 흐를 수 있도록 합니다.

일부 비례 분배 응용 분야에서는 밸브 코어가 출구 A와 B를 부분적으로 열어 온수와 냉수 혼합 또는 흐름 분배를 달성할 수 있습니다.

5. 특징 및 장점

유연한 제어: 다양한 부하 요구 사항에 맞게 흐름 방향을 수동 또는 자동으로 조정할 수 있습니다.

에너지 효율성: 비례 분배를 통한 정밀한 흐름 제어로 에너지 낭비를 줄입니다.

쉬운 설치: 컴팩트한 구조로 에어컨 시스템 배관에 직접 연결할 수 있습니다.

시스템 보호: 역류 및 시스템 충격을 방지하여 안정적인 장비 작동을 보장합니다.

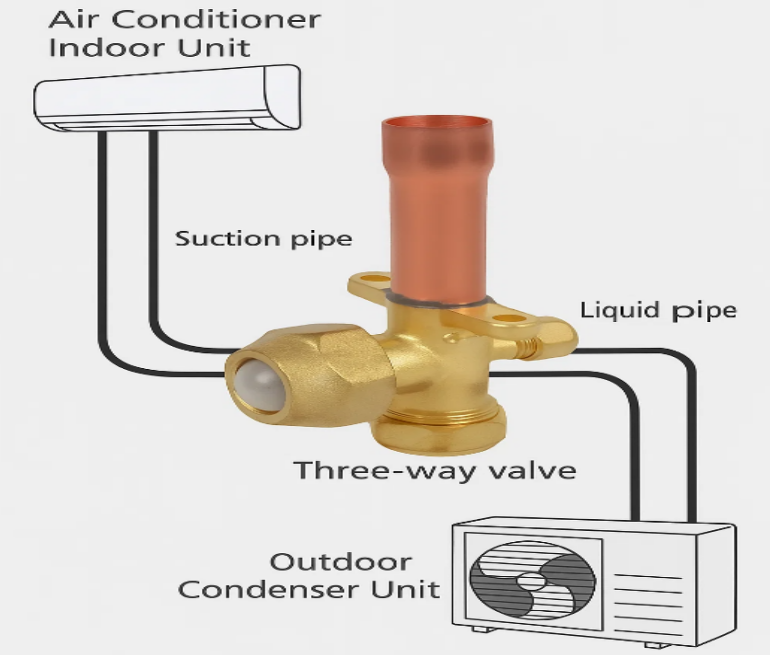

에어컨 시스템에는 어떤 유형이 있나요? 에어컨 삼방 밸브s 일반적으로 사용되는?

공조 3방향 밸브는 현대 공조 시스템에서 주로 냉매 또는 냉수/온수의 흐름 방향을 제어하여 냉각/난방 전환, 흐름 분배 및 시스템 부하 조절을 달성하기 위해 널리 사용됩니다. 적용 특성은 시스템 유형에 따라 약간씩 다릅니다.

1. 중앙 에어컨 시스템

적용 시나리오: 대형 상업용 건물, 사무실 건물, 호텔, 쇼핑몰 등의 물 또는 에어컨 시스템

기능:

• 다양한 터미널 장치(예: 팬 코일 장치 또는 공기 조화 장치)로의 냉수/온수 흐름을 조절합니다.


• 냉방/난방 모드 전환 시 물 또는 냉매의 흐름을 전환합니다.


• 온도 조절 장치 또는 건물 관리 시스템(BMS)과 함께 작동하여 자동 제어 및 에너지 절약 작동을 달성합니다.



장점: 여러 단말 장치를 중앙에서 제어할 수 있어 시스템 안정성과 편의성이 보장됩니다.

2. 팬코일유닛(FCU) 터미널 시스템

적용 시나리오: 사무실, 회의실, 병원 병동, 호텔 객실 등

기능:

• 팬 코일 장치로 유입되는 냉수 또는 온수의 흐름을 제어하여 실내 온도를 조절합니다.
• 전동 액추에이터를 사용하면 실내 온도 제어 신호에 따라 물 흐름을 자동으로 분배할 수 있습니다.



장점: 각 방이나 공간에 대해 독립적인 온도 조절이 가능하여 편안함과 에너지 효율성이 향상됩니다.

3. 바닥난방 시스템(바닥 복사난방)

적용 시나리오: 주거용 건물, 빌라, 공공 건물 및 수성 바닥 난방을 사용하는 기타 장소.

기능:

• 구역별 난방을 달성하기 위해 다양한 구역의 바닥 난방 파이프에 온수를 분배합니다.
• 온도 조절 장치와 결합하여 자동으로 실내 온도 조절이 가능합니다.



장점: 에너지를 절약하면서 정확한 온수 흐름 분배를 통해 쾌적한 실내 온도 제어를 실현합니다.

4. 다중 분할 에어컨 시스템(VRF/VRV)

적용 시나리오: 중대형 상업 단지, 사무실 건물 및 기타 다중 분할 공조 시스템이 필요한 장소.

기능:

• 냉방 모드와 난방 모드 전환 시 실내기 또는 배열회수 장치로의 냉매 흐름을 제어합니다.
• 시스템 컨트롤러와 함께 작동하여 여러 구역에서 독립적인 온도 제어 및 에너지 절약 관리를 달성합니다.



장점: 다중 분할 시스템의 효율적인 작동을 보장하고 실내의 편안함을 향상시킵니다.

5. 히트펌프 시스템

적용 시나리오: 주거용 또는 상업용 공기 공급원/지지면 공급원 열 펌프 시스템.

기능:

• 난방 및 냉방 모드 간 전환을 실현하여 냉매 또는 물의 흐름 방향을 변경합니다.
• 자동 제어 시스템과 함께 작동하여 에너지 효율성을 향상시킵니다.



장점: 3방향 밸브 전환을 통해 냉난방 순환 및 에너지 절약 제어를 실현합니다.

전동삼방밸브와 수동삼방밸브의 차이점은 무엇인가요?

공조 삼방 밸브는 제어 방식에 따라 수동 삼방 밸브와 전동 삼방 밸브로 구분됩니다. 작동, 애플리케이션 시나리오 및 시스템 성능이 크게 다릅니다.

1. 수동삼방밸브의 특징

간단한 구조: 일반적으로 전기 부품 없이 밸브 본체와 핸들로 구성됩니다.

유연한 작동: 빈번한 전환이 필요하지 않은 소규모 시스템이나 시나리오에 적합합니다.

저렴한 비용 및 간단한 유지 관리: 전원 공급 장치나 제어 신호가 필요하지 않아 높은 신뢰성을 제공합니다.

제한 사항: 원격 제어 또는 자동 조정을 수행할 수 없습니다. 조정 정확도는 사람의 개입에 의해 영향을 받습니다.

2. 전동삼방향밸브의 특징

자동화된 제어: 전기 액추에이터로 구동되며 온도 조절기 또는 시스템 제어로부터 신호를 수신할 수 있습니다.

고정밀 조정: 부하 변화에 맞춰 0~100% 비례 유량 분포를 달성할 수 있습니다.

에너지 절약 및 고효율: 지능형 제어 시스템과 결합하여 실제 필요에 따라 물 흐름 또는 냉매 흐름 방향을 조정하여 에너지 소비를 줄일 수 있습니다.

설치 및 유지 관리: 전원 공급 장치 및 정기적인 액추에이터 검사가 필요합니다. 유지 관리는 수동 밸브보다 더 복잡합니다.

광범위한 응용 분야: 중앙 에어컨 시스템, 팬 코일 장치, 다중 분할 시스템, 바닥 난방 시스템 및 자동 조정이 필요한 기타 시나리오에 적합합니다.

3방향 밸브를 선택할 때 어떤 매개변수를 고려해야 합니까?

1. 밸브 공칭 직경: 밸브 공칭 직경은 밸브와 배관 사이의 일치를 결정하므로 3방향 밸브를 선택할 때 가장 기본적인 매개변수입니다. 직경이 너무 작으면 과도한 흐름 저항이 발생하여 시스템 압력과 터미널 장비의 물 공급 또는 냉각 용량에 영향을 미칩니다. 직경이 너무 크면 비용과 공간 점유가 증가하고 유량 조절이 부정확해질 수 있습니다. 일반적으로 원활한 시스템 작동을 보장하려면 시스템 설계 유량 및 파이프 직경을 기반으로 적절한 밸브 공칭 직경을 선택해야 합니다.

2. 흐름 특성 및 Cv 값: 3방향 밸브의 유량은 일반적으로 단위 압력당 유량인 Cv 값으로 표현됩니다. Cv 값을 적절하게 선택하면 밸브 개방이 시스템 유량과 일치하여 정밀한 제어가 가능해집니다. 비례 제어 밸브(예: T형 밸브)의 경우 흐름 곡선은 시스템의 온도 변동이나 불안정성을 방지하고 온수 및 냉수 또는 냉매의 균일한 분배를 보장하기 위해 가능한 한 안정적이어야 합니다.

3. 밸브 재질: 밸브 재질은 내식성, 내압성 및 서비스 수명에 직접적인 영향을 미칩니다. 일반적인 밸브 본체 재질에는 구리, 황동, 스테인리스강, 플라스틱(예: PVC 또는 PP)이 포함됩니다. 구리 또는 황동 밸브는 물 시스템에 일반적으로 사용되는 반면, 스테인레스 스틸 밸브는 내식성 요구 사항이 높거나 화학 매체가 있는 시스템에 적합합니다. 플라스틱 밸브는 저온 또는 소규모 수자원 시스템에 적합합니다. 재료 선택은 매체 유형, 온도 및 시스템 요구 사항 간의 합리적인 일치를 기반으로 해야 합니다.

4. 압력 등급: 3방향 밸브의 압력 등급은 밸브가 견딜 수 있는 최대 작동 압력을 나타냅니다. 선택할 때 누출이나 손상을 방지하려면 밸브의 정격 압력이 시스템의 최대 작동 압력보다 높은지 확인하십시오. 고압 냉동 시스템이나 산업용 공조 시스템에서는 장기간 안전한 작동을 보장하기 위해 고압 정격 밸브를 선택해야 합니다.

5. 제어 방법: 3방향 밸브는 수동 또는 전기적으로 제어할 수 있습니다. 수동 밸브는 빈번한 조정이 필요하지 않은 소규모 시스템이나 시나리오에 적합합니다. 작동이 간단하고 비용이 저렴합니다. 액추에이터로 구동되는 전기 밸브를 통해 원격 제어 및 자동 조정이 가능합니다. 중앙 에어컨, 팬 코일 장치, 다중 분할 시스템 및 바닥 난방 시스템에 적합하며 온도 조절기 또는 건물 관리 시스템과 함께 사용하여 시스템 편의성과 에너지 효율성을 향상시킬 수 있습니다.

삼방향 밸브 설치 시 주의사항

1. 밸브 모델 및 사양을 확인하십시오. 설치하기 전에 3방향 밸브의 모델, 직경, 밸브 코어 유형, 재료 및 제어 방법이 시스템 설계 요구 사항과 일치하는지 주의 깊게 확인하십시오. 잘못된 모델이나 직경으로 인해 흐름이 부족하거나 시스템 압력 손실이 증가하거나 필요한 흐름 방향을 달성하지 못할 수 있습니다.

2. 밸브 무결성을 확인하십시오. 설치하기 전에 밸브에 긁힘, 균열, 씰 손상 또는 운송 중에 발생한 밸브 코어 걸림이 있는지 확인하십시오. 시스템 작동 중 누출이나 오작동을 방지하기 위해 이상이 있는 경우 즉시 교체하거나 수리하십시오.

3. 파이프라인을 깨끗하게 유지하세요. 설치하기 전에 용접 슬래그, 불순물, 오일 등의 파이프를 청소하여 이물질이 밸브에 들어가고 밸브 코어 막힘 또는 밀봉 불량을 방지하십시오. 냉수 또는 온수 시스템의 경우 밸브를 설치하기 전에 파이프를 청소해야 합니다.

4. 설치 방향 및 흐름 방향 표시: 3방향 밸브에는 일반적으로 명확한 흐름 방향 표시(화살표 또는 "A/B" 배출구 표시)가 있습니다. 설치하는 동안 밸브는 설계된 흐름 방향에 따라 올바르게 설치되어야 합니다. 설치 방향이 잘못되면 밸브가 오작동하고 흐름을 적절하게 전환하거나 분배하지 못하며 밸브 코어와 씰이 손상될 수도 있습니다.

5. 파이프라인과 밸브 동축성을 보장합니다. 설치 중에 밸브 본체에 고르지 않은 응력이 가해지지 않도록 밸브 축이 파이프라인과 정렬되었는지 확인하십시오. 잘못 정렬되거나 강제로 연결되면 밸브 씰이 손상되고 밸브 코어 막힘이 발생하거나 인터페이스에서 누출이 발생할 수 있습니다.

6. 인터페이스 밀봉 및 조임: 나사형 인터페이스: 밀봉 테이프나 밀봉제를 사용하여 과도하게 조여 밸브 본체 변형을 방지하십시오. 플랜지형 인터페이스: 볼트를 균일하게 조여 응력 집중 및 누출을 방지합니다. 용접 인터페이스: 용접 슬래그가 밸브에 유입되지 않도록 용접 온도와 위치에 주의하십시오.

7. 직접적인 스트레스나 진동을 피하십시오: 설치 후 파이프라인 장력이나 진동이 밸브 본체에 직접 가해지지 않도록 하십시오. 응력을 줄이고 밸브 수명을 연장하려면 지지대 또는 파이프라인 패스너를 사용하십시오.

8. 전기 3방향 밸브의 전기 연결: 전기 삼방 밸브의 경우, 제어 신호, 전원 전압 및 접지가 양호하도록 배선을 사용 설명서에 따라 올바르게 연결해야 합니다. 설치 후에는 액추에이터의 작동을 점검하여 밸브가 자동으로 조정되지 않도록 할 수 있는 배선 오류를 피하고 올바르게 작동하는지 확인하십시오.

9. 설치 위치 및 유지 관리 공간: 삼방밸브는 운전, 점검, 유지보수가 용이한 위치에 설치하여야 한다. 밸브 스템이나 액추에이터가 자유롭게 작동하고 향후 유지 관리 또는 교체를 위해 충분한 공간을 확보할 수 있는지 확인하십시오.

10. 설치 후 시스템 시운전: 설치 후 밸브에 대해 수동 또는 전기 테스트를 수행하여 스위칭, 유량 분배 및 밀봉 성능을 확인하십시오. 이상이 발견되면 즉시 밸브를 조정하거나 교체하여 시스템 시동 후 안전하고 안정적인 작동을 보장하십시오.

는 에어컨 삼방 밸브 에어컨 시스템의 핵심 제어 부품으로, 주로 냉매 또는 냉/온수의 흐름을 조절하고, 냉난방 전환, 냉/온수 분배를 달성하는 데 사용됩니다. 밸브 코어의 움직임을 통해 유체 경로를 변경하며 전동 액추에이터를 사용하여 수동 또는 자동으로 작동할 수 있습니다. 3방향 밸브는 중앙 ​​에어컨, 팬 코일 장치, 바닥 난방, 다중 분할 시스템 및 히트 펌프 시스템에 널리 사용되어 시스템 편의성, 에너지 효율성 및 작동 안정성을 향상시킵니다. 삼방향 밸브의 장기간 안정적인 작동을 보장하려면 올바른 선택, 올바른 설치 및 정기적인 유지 관리가 중요합니다.
