자동차 에어컨용 퀵 커넥터가 제대로 작동하는지 확인하는 방법은 무엇입니까?

다음을 확인하려면 자동차 에어컨용 퀵 커넥터 제대로 작동하고 있고, 물리적 손상이 있는지 검사하고, 잠금 클립이 완전히 장착되었는지 확인하고, 냉매 누출이 없는지 확인하고, 커넥터가 올바르게 결합 및 해제되는지 테스트하십시오. . 자동차 AC 시스템의 퀵 커넥터는 나사산 피팅 없이 고압측 및 저압측 냉매 라인을 압축기, 응축기 및 증발기에 연결합니다. 커넥터에 결함이 있으면 냉매 손실, AC 시스템 고장 또는 심각한 경우 위험한 고압 냉매 방출이 발생할 수 있습니다. 대부분의 점검은 기본 도구, 냉매 누출 감지기 및 매니폴드 게이지 세트를 사용하여 수행할 수 있으며 AC 시스템의 냉각 성능 저하, 비정상적인 소음 또는 피팅 근처의 눈에 띄는 오일 오염 징후가 나타날 때마다 수행해야 합니다.

AC 퀵 커넥터 작동 방식 및 실패 위치

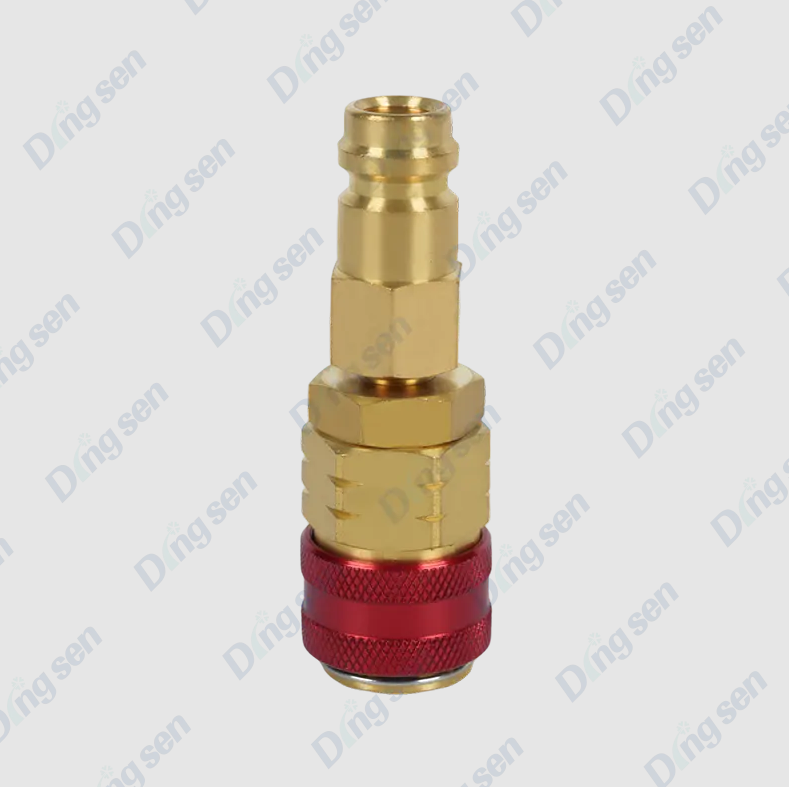

자동차 AC 퀵 커넥터는 스프링 장착 내부 밸브와 외부 잠금 링 또는 클립을 사용하여 냉매 라인 사이에 밀봉된 압력 등급 연결을 만듭니다. 수형 피팅을 암형 본체 안으로 밀어 넣으면 내부 슈레더형 밸브가 눌러져 냉매가 흐르게 됩니다. 잠금 클립은 홈에 끼워져 압력을 가할 때 우발적으로 분리되는 것을 방지합니다. 일반적으로 높은 쪽은 15~30bar, 낮은 쪽은 2~5bar 표준 R-134a 또는 R-1234yf 시스템.

가장 일반적인 실패 지점은 다음과 같습니다.

• O-링 씰 성능 저하 — 시간이 지남에 따라 내부 O-링이 단단해지거나 갈라지거나 부풀어올라 냉매가 씰을 지나 스며들 수 있습니다.
• 잠금 클립 손상 또는 손실 — 클립이 없거나 구부러지거나 균열이 있으면 시스템 압력으로 인해 커넥터가 부분적으로 분리될 수 있습니다.
• 본체 균열 또는 변형 — 물리적 충격, 설치 중 과도한 조임 또는 장기간의 열 순환으로 인해 커넥터 본체가 깨질 수 있습니다.
• 내부 밸브 고장 — 막히거나 부식된 내부 밸브는 완전히 열리지 않아 냉매 흐름을 제한하고 커넥터가 외부적으로 손상되지 않은 것처럼 보이더라도 AC 성능을 저하시킬 수 있습니다.
• 오염 — 분리된 피팅을 통해 먼지, 부스러기 또는 습기가 유입되면 밸브 시트와 O-링 밀봉 표면이 손상될 수 있습니다.


AC 퀵 커넥터 검사 전 안전 예방조치

AC 냉매 시스템은 상당한 압력에서 작동하며 갑자기 방출될 경우 동상, 눈 부상 또는 질식을 유발할 수 있는 화학 물질을 포함하고 있습니다. 검사나 실제 테스트를 시작하기 전에 다음 주의 사항을 준수하십시오.

• 보안경과 절연장갑을 착용하세요. 가압된 냉매 라인 근처에서 작업할 때는 항상
• 시스템에 압력이 가해지고 있는 동안에는 절대로 퀵 커넥터를 분리하지 마십시오. . 커넥터를 제거하기 전에 항상 인증된 회수 장비를 사용하여 냉매를 회수하십시오.
• 다음에서 근무 통풍이 잘 되는 곳 . 냉매 증기는 공기보다 무겁고 바닥에서 산소를 대체합니다.
• 엔진과 AC 시스템이 다음을 수행하도록 허용합니다. 최소 15~20분 동안 식혀주세요 작동 후 온도가 80°C를 초과할 수 있는 압축기 또는 응축기 근처의 커넥터를 취급하기 전에.
• 참고하세요 R-1234yf는 약한 가연성입니다(A2L 분류). . 이 냉매가 충전된 시스템을 검사할 때 점화원을 작업 영역에서 멀리 두십시오.

단계별 육안 및 물리적 검사

진단 장비를 사용하기 전에 철저한 육안 검사와 수동 검사부터 시작하십시오. 이 단계는 명백한 커넥터 오류의 대부분을 식별하며 커넥터당 5분 미만이 소요됩니다.

커넥터 주변에 오일 얼룩이 있는지 확인하세요.

냉매 시스템은 PAG 또는 POE 오일을 사용하여 압축기를 윤활합니다. 냉매가 커넥터 씰을 지나 누출되면 압축기 오일도 함께 운반되어 어둡고 기름기가 많은 잔여물 또는 기름진 필름 커넥터 본체 주변과 호스 또는 파이프 표면 근처에 있습니다. 동전 크기만큼 작은 기름 얼룩이라도 밀봉 결함을 나타내는 확실한 지표입니다. 커넥터 본체와 주변 호스 및 브래킷 영역의 반경 10~15cm를 모두 확인하십시오.

잠금 클립 검사

• 확인 잠금 클립(고정 링)이 있고 완전히 삽입되었습니다. 커넥터 본체 주위의 홈에 넣습니다. 올바르게 장착된 클립은 커넥터 표면과 같은 높이 또는 약간 돌출되어 있어야 하며, 기울어지거나 부분적으로 삽입되거나 누락되지 않아야 합니다.
• 찾아보세요 균열, 변형 또는 변색 클립에서. 장기간 열(압축기 근처에서 흔히 볼 수 있음)에 노출된 플라스틱 클립은 부서지기 쉽고 시각적으로 손상되지 않은 것처럼 보이더라도 파손될 수 있습니다.
• 부드럽게 시도해보세요 손으로 커넥터를 축 방향으로 당겨서 분리하세요. 클립을 놓지 않고. 올바르게 잠긴 커넥터가 표시되어야 합니다. 제로 축 이동 . 손으로 당기는 힘으로 틈이 벌어진다는 것은 클립이 잠금 홈에 제대로 맞물리지 않았음을 의미합니다.

커넥터 본체 검사

• 전체 외부 표면을 검사합니다. 균열, 칩 또는 희끄무레한 스트레스 표시 플라스틱 몸체에. 가압 중에 가장 높은 인장 응력을 경험하는 잠금 홈 바로 뒤 영역에 특히 주의하십시오.
• 금속 커넥터를 확인하세요. 부식, 구멍 또는 나사산 손상 좌석면에.
• 커넥터가 다음과 같은지 확인하세요. 완전히 앉은 - 수형 피팅은 잠금 클립이 찰칵 소리가 나는 지점까지 삽입되어야 하며, 수형과 암형 몸체 사이에 눈에 띄는 틈이 없어야 합니다. 불완전하게 삽입된 커넥터는 느린 냉매 손실의 매우 일반적인 원인입니다.

냉매 누출 감지 방법

육안 검사만으로는 작동 압력 하에서 커넥터에 누출이 없는지 확인할 수 없습니다. 씰 무결성을 확인하려면 다음 감지 방법 중 하나 이상을 사용하십시오.

전자 누출 감지기

전자 냉매 누출 감지기는 커넥터 누출 위치를 찾는 가장 빠르고 민감한 방법입니다. 가열 다이오드 감지기는 냉매 농도를 5ppm(백만분율) , 다른 비실험실 방법으로 감지할 수 있는 임계값보다 훨씬 낮습니다. AC 시스템이 작동 중이고 완전히 가압된 경우:

• 검출기 프로브를 커넥터의 전체 원주 주위로 천천히 이동하십시오. 5~10mm 표면에서.
• 커넥터 아래를 확인하십시오. 냉매 증기는 공기보다 밀도가 높으며 누출원 근처의 가장 낮은 지점에 축적됩니다.
• 경보음이 들리거나 LED가 깜박이면 냉매가 있음을 나타냅니다. 확인 alarm triggers at the connector body itself , 근처의 피팅이나 호스 접합부가 아닌 커넥터가 소스라고 결론을 내리기 전에.

UV 형광 염료 검사

많은 자동차 AC 시스템에는 UV 형광 염료가 사전 충전되어 있거나 염료 주입기 키트를 사용하여 염료를 주입할 수 있습니다. UV(블랙라이트) 램프 아래에서 누출된 염료가 밝은 황록색의 형광을 발산하여 커넥터 표면의 누출 위치를 정확하게 표시합니다. 이 방법은 특히 다음과 같은 경우에 유용합니다. 커넥터의 어느 특정 지점에서 누출이 있는지 확인 — O-링 시트, 본체 솔기 또는 잠금 클립 영역.

매니폴드 게이지 압력 관찰

매니폴드 게이지 세트를 서비스 포트에 연결하고 엔진을 끄고 시스템을 주변 온도에서 시스템 압력을 기록합니다. 올바르게 작동하는 R-134a 시스템에 대한 일반적인 참고 자료로 주변 온도 21°C , 정압은 대략 높은 쪽과 낮은 쪽 모두 5~6bar . 관찰된 압력이 이보다 훨씬 낮고 시스템을 최근에 정비하지 않은 경우 누출 커넥터나 시스템의 다른 곳을 통한 냉매 손실이 표시됩니다. 게이지를 모니터링하여 5~10분 - 압력이 떨어지면 활성 누출이 확인됩니다.

커넥터 결합 및 해제 기능 테스트

물리적으로 손상되지 않았지만 올바르게 연결 또는 해제되지 않은 커넥터는 압력을 유지하지 못하거나 서비스 중에 어려움을 초래할 수 있습니다. 시스템이 안전하게 감압되고 냉매가 회수된 후에만 결합 및 해제 기능을 테스트하십시오.

1. 테스트 참여 — 잠금 클립에서 뚜렷한 딸깍 소리가 느껴지거나 들릴 때까지 수 피팅을 암 몸체에 밀어 넣습니다. 클릭은 긍정적이고 명확해야 합니다. 부드럽고 불분명한 결합은 클립이 홈에 안착되지 않았음을 의미하며, 이는 커넥터가 시스템 압력을 안정적으로 유지하지 못한다는 것을 의미합니다.
2. 만석 확인 - 결합 후, 수 피팅이 암 몸체 면과 같은 높이이거나 약간 들어가 있는지 육안으로 확인합니다. 두 결합면 사이에 눈에 띄는 간격이 있으면 삽입이 불완전하다는 의미입니다.
3. 축 유지 테스트 — 연결된 피팅의 양쪽에 축 방향으로 손으로 당기는 힘을 가합니다. 분리나 움직임이 발생해서는 안 됩니다. 클립이 결합된 동안. 움직임은 마모된 잠금 형상을 나타냅니다.
4. 테스트 릴리스 — 특정 커넥터 유형에 맞게 설계된 대로 해제 도구를 작동하거나 해제 탭을 누릅니다. 커넥터는 적당한 손 힘으로 부드럽고 완전히 분리되어야 합니다. 풀기 위해 과도한 힘이 필요하면 O-링이 부풀어 오르거나 오염되었거나 본체 보어가 변형되었음을 나타낼 수 있습니다.
5. 분해 후 O-링 검사 — 일단 분리되면 수 피팅의 O-링에 경화, 균열, 평평한 지점 또는 돌출 손상이 있는지 검사하십시오. 건강한 O-링은 다음과 같아야 합니다. 유연하고 균일하며 둥글고 표면 결함이 없음 . 재조립하기 전에 이 검사에 실패한 O-링을 교체하십시오.

진단 요약: 증상, 예상 원인 및 조치

AC 퀵 커넥터를 수리하는 대신 교체해야 하는 경우

일부 커넥터 결함은 O-링을 교체하고 피팅을 다시 장착하여 해결할 수 있습니다. 다른 것들은 전체 커넥터 교체가 필요합니다. 다음 조건에서는 O-링뿐만 아니라 전체 커넥터 어셈블리를 교체하십시오.

• 커넥터 본체에 균열이 있는 경우 — 깨진 플라스틱이나 금속 본체는 냉매 압력을 안전하게 유지할 수 없으므로 즉시 교체해야 합니다.
• 잠금 홈이 마모되거나 변형됨 — 클립이 더 이상 확실하게 고정되지 않거나 잠긴 상태에서 수 피팅이 축 방향으로 움직이는 경우 본체 형상이 서비스 가능한 한계를 벗어난 것입니다.
• O-링 교체 후에도 누출이 계속됨 — 올바른 크기의 새 O-링이 여전히 누출되면 커넥터 보어 내부의 밀봉면이 손상되거나 부식되어 O-링에 대해 밀봉되지 않습니다.
• 커넥터 수명이 10년 또는 150,000km를 초과함 — 플라스틱 커넥터 본체와 내부 밸브 스프링은 눈에 보이는 상태와 상관없이 시간이 지남에 따라 성능이 저하됩니다. 주행거리가 많은 차량에서는 주요 AC 서비스(압축기 또는 증발기 교체) 중 사전 교체가 비용 효과적인 예방 유지보수입니다.

AC 퀵 커넥터를 재조립할 때 항상 깨끗하고 시스템 호환 가능한 PAG 또는 POE 오일로 윤활된 새 O-링을 설치하십시오. 시스템 압력을 받은 O-링은 절대 재사용하지 마십시오. , 손상되지 않은 것처럼 보이더라도 — 이전 시트의 압축 세트는 새 링만큼 안정적으로 밀봉되지 않음을 의미합니다.
